Шаблоны штрихкодов
В разделе Шаблоны штрихкодов настраиваются различные параметры разбора штрихкодов:
- Для работы с весовым товаром
- Для быстрой смены или назначения контрагента
- Для назначения серийного номера
- Для назначения упаковочных листов
- Для сканирования SSCC-упаковок
- и пр.
Для использования шаблонов штрихкодов в документах необходимо в настройках 1С на вкладке Общее включить параметр Шаблоны штрихкодов.

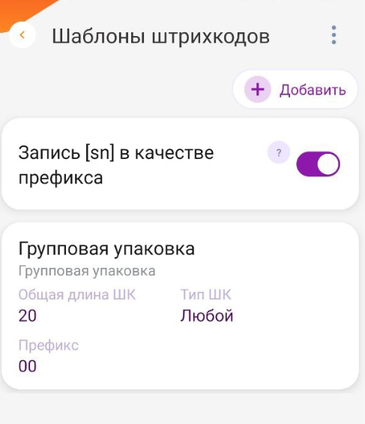

Форма “Шаблоны штрихкодов”

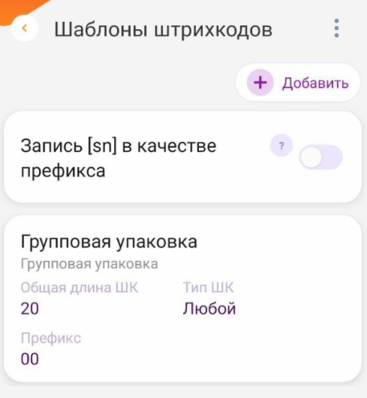

На форме Шаблоны штрихкодов отображаются:
- Параметр Запись [sn] в качестве префикса - настройка, которая позволяет записывать тег [sn] при разборе серии с использованием шаблона ШК
- Созданные шаблоны штрихкодов
``
**Примечание!** По свайпу в строке шаблона, доступна кнопка удаления определённого шаблона

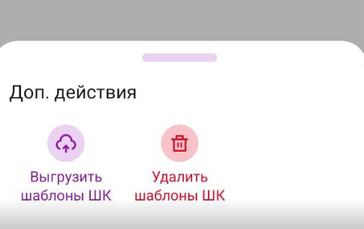

- Меню «Три точки»
Через данное меню возможно:
- Удалить все шаблоны ШК
- Выгрузить шаблоны ШК
Шаблоны ШК будут выгружены в локальный каталог на устройстве (по умолчанию: Android/data/com.scanport.datamobilex/files/default/out), FTP или Яндекс Диск (в зависимости от настройки Офлайн-обмена: Настройки / Обмен / Учетная система).
В последствии, их возможно загрузить в это же или другие устройства, для этого достаточно переложить файл выгрузки из папки Out, в папку загрузки In.
Примечание! Если используется Онлайн-обмен - шаблоны ШК (по кнопке) выгружаются во внутренний каталог устройства (как при локальном Офлайн-обмене).
Для загрузки файла шаблонов ШК при Онлайн-обмене - необходимо в настройках ПО / Обмен / Учётная система - поменять обмен на “Локальный” (Офлайн-обмен).
После этого в ПО Прочее / Загрузка данных - нажать на “Загрузить данные” в ПО на ТСД - тогда Шаблоны загрузятся на устройство.
Создание шаблона ШК
При использовании нескольких типовых штрихкодов требуется создание шаблона на каждый тип.

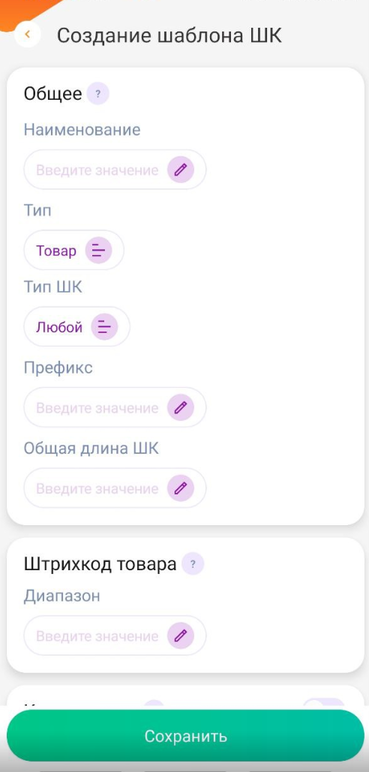

Чтобы создать шаблон ШК, нажмите на кнопку Добавить.
Параметры шаблона ШК
Набор блоков параметров зависит от определённого типа шаблона.
Условно делится на две части:
- блок с параметрами разбора - указываются порядковые номера символов штрихкода, их начальная и конечная позиции, за исключением префикса и общей длины
- блок “Общее” - идентифицирующий данный шаблон ШК набор параметров Задаются:
Наименование - предназначено не только, что бы отличать их друг от друга, но и в качестве части идентификатора определяющего уникальность шаблона.
Префикс и Общая длина ШК - значения по которому ПО понимает, что сканируемый ШК подпадает под условия разбора.
Тип - определяет предназначение шаблона ШК, форму (окно) в которой нужно производить разбор ШК. Если это тип “Cерия” иои “Ячейка” (как пример) - значит шаблон ШК предназначен для форм ввода серии или ячейки и работает только в них. Есть исключения, например: “Групповая упаковка” - формы групповой упаковки не существует, а предназначен шаблон ШК для получения информации по упаковке в форме сканирования товара. Есть специализированные типы: “Короб” и “Палет” - эти шаблоны предназначены для агрегации упаковок в шаблонах с типом упаковочных листов: короб или палет (в частности для определённых бизнес процессов: Короб и Палета).
В конечном счете классифицировать шаблоны ШК бессмысленно - все они служат разным целям, одно остаётся неизменным - если ШК содержит в себе предопределённый набор данных, то их возможно так или иначе использовать в ПО при подборе (сканировании).
Типы шаблонов
Какие поддерживаются типы ШК:
- Товар - разбор штрихкода товара
- Товар(Архивный) - разбор штрихкода товара (архивный вариант)
- Групповая упаковка - разбор штрихкода групповой упаковки. При сканировании SSCC позволяет получить содержимое упаковки, см. ниже.
- Короб - разбор штрихкода короба
- Палета - разбор штрихкода палеты
- Ячейка - разбор штрихкода ячеек
- Серия - разбор штрихкода серийных номеров
- Документ - разбор штрихкода документов
- Контрагент -разбор штрихкода контрагента
- Пользователь - разбор штрихкода пользователя При сканировании ШК пользователя на любой из форм приложения откроется окно авторизации.
- Пользовательский - разбор штрихкода товара с присутствующими разделителями в штрихкоде (например, ШК 0-224-07925-5)
- Ценник - разбор штрихкода ценника
- Количество - разбор штрихкода количества
- Склад - разбор штрихкода склада
Параметры разбора
Указываются порядковые номера символов штрихкода, их начальная и конечная позиции, за исключением префикса и общей длины:
- Разделитель (только для шаблона Пользовательский) - спецсимвол в штрихкоде, который условно разделяет ШК на блоки
- Номер блока (только для шаблона Пользовательский) - номер блока Пользовательского ШК Примечание! Блок - часть ШК, ограниченная разделителями.
- Префикс - префикс штрихкода (начальные символы штрихкода, который требуется разобрать)
- Общая длина ШК - указывается условие общей длины штрихкода
- Штрихкод товара - диапазон штрихкода, в котором указываются символы для поиска элемента в базе данных
- Количество - диапазон штрихкода, в котором указываются: Количество товара Вес (для весового товара)
- Серия - диапазон штрихкода, в котором указывается серия товара
по свайпу в строке, доступна кнопка удаления определённого блока серии
Весовой товар
Приложение DataMobile позволяет работать с весовым товаром и разбирать вес в килограммах и граммах при сканировании штрихкода, подробнее см. Товар(Архивный).
Групповая упаковка
ПО DataMobile позволяет при сканировании SSCC получить содержимое упаковки. Для этого необходимо произвести настройку шаблона штрихкода групповой упаковки.
Ниже приведён пример настроенного шаблона штрихкода. Ожидается, что в абсолютном большинстве случаев сформированный SSCC штрихкод состоит из 20 символов, включая тег из двух нулей в качестве префикса (шаблон создается по умолчанию при установке ПО).
Параметры шаблонов штрихкодов могут быть различными, их количество не ограничено. Сканирование ШК упаковок возможно только в шаблонах с активным блоком Маркировка.
Для облегчения ручного ввода с клавиатуры идентификаторы (теги символик, таких как SSCC или GS1), в представлении для визуального чтения заключают в круглые скобки, но круглые скобки не являются частью данных и не кодируются в символе штрихового кода.
Подробнее описано в спецификации стандарта на официальном сайте ГС1 РУС.
